クリーンルーム用衣服・靴ランドリーシステム

アメニティ・テクノロジーは、最先端の電子産業、バイオ産業、製薬の製造などに携わってきた技術者が集まって作った会社です。そこで培った電子部品や医薬品の効果的で高効率な洗浄工程をクリーンルーム用衣服の洗濯・乾燥工程に再現したのが、無塵衣専用洗濯乾燥システムです。

CONTENTS
  1. 構成機器
  2. クリーンルーム用衣服の洗濯
  3. 省エネ熱リサイクルシステム
  4. 機器仕様書
このシステムの乾燥機には、以下のような特徴があります。
  • (1) 乾燥機のドラム回転時においてもクラス100を維持、これは、アメニティ・テクノロジーだけの技術です。
  • (2) 洗濯内容物に応じて、ドラムの回転数を変更することが可能なので、効果的な叩きつけによる除塵が可能です。

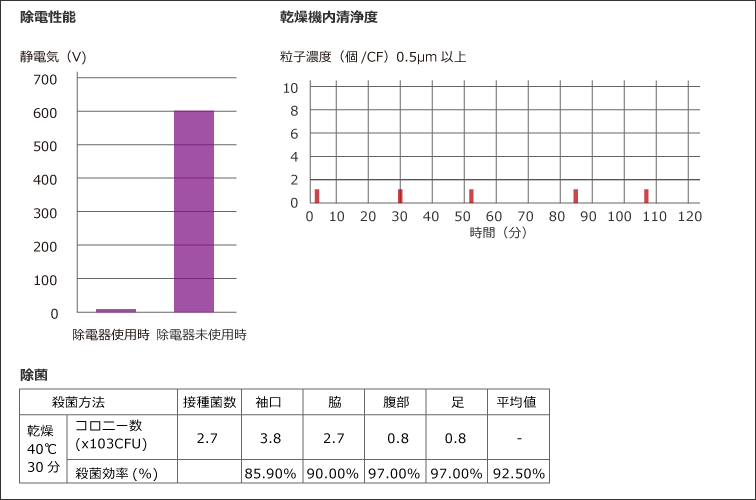

  • (3) イオナイザーで衣服を除電。あのパチパチがありません。従って、静電気で付着した塵埃も効果的に除去することが可能です。
  • (4) 庫内は30~50℃ での常温乾燥を実現、繊維を傷めません。
  • (5) 除湿器を搭載、乾燥時ドラム内は相対湿度5%RH以下に保ちます。したがって消毒剤を使わずに除菌効果が期待できます。
  • (6) 洗濯水の最適な仕様は、要求される衣服の清浄度に応じて弊社よりアドバイスいたします。
乾燥時清浄度クラス100
世界初の常温乾燥システム
除電器内蔵

1.構成機器


使用機器・消耗品
  • クリーンルーム衣服乾燥機
  • クリーンルーム靴乾燥機
  • クリーンルーム洗濯機
  • 超純水装置
  • クリーンルーム
  • 超純水
  • クリーンルーム用衣服・靴
  • クリーン洗剤
  • ステンレステーブル
  • コンテナ
  • クリーンパック
  • タンブリング試験装置
  • パーティクルカウンタ
.

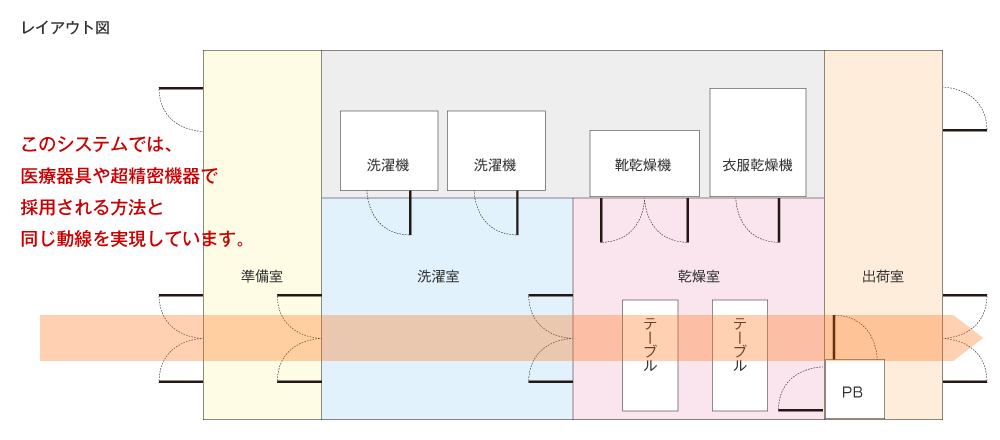

2.クリーンルーム用衣服の洗濯

クリーンルーム用衣服は人体発塵防止の砦。シリコンウェハー洗浄と同様の洗浄をする必要があります。

1.洗濯物の仕分け
  • 破損したものは補修もしくは破棄します。
  • 著しく汚染したものは予洗します。
2.洗濯機へ投入
3.クリーンルーム用衣服の洗濯
  • 洗濯機はクリーンルーム用のものを使用します。

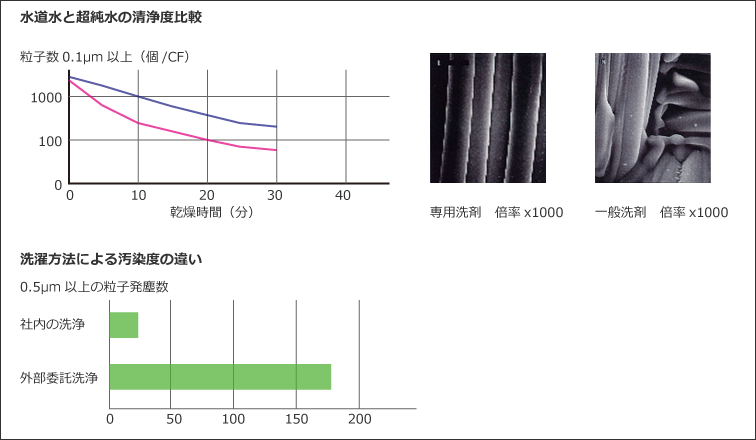

  • 洗濯水は超純水もしくはクリーンルームで使用している最高純度の水を使います。
  • 洗剤はクリーンルーム用のものを使います。

4.洗濯機からの取り出し
  • クロスコンタミが起こらないように
    クリーンルーム用カーゴに取り出します。
5.乾燥機へ投入
6.当社製クリーンルーム用乾燥機で乾燥
◆ 常温乾燥
◆ 清浄度クラス100
◆ 除電機能付き
常温乾燥
・無塵衣の素材が70℃を超え加水分解して縮むのを防ぎます。
・靴の接着剤が熱可塑性のために変形するのを防ぎます。
.
無塵衣を傷つけないドラム構造
・パンチングが少ないドラムを採用しています。
・変形しないステンレス製板厚ドラム


7.乾燥機から取り出し
8.折り畳み
9.パッキング
  • クリーンパックで包装
◆ 自社使用の衣服はパッキング不要
10.出荷

3.省エネ熱リサイクルシステム

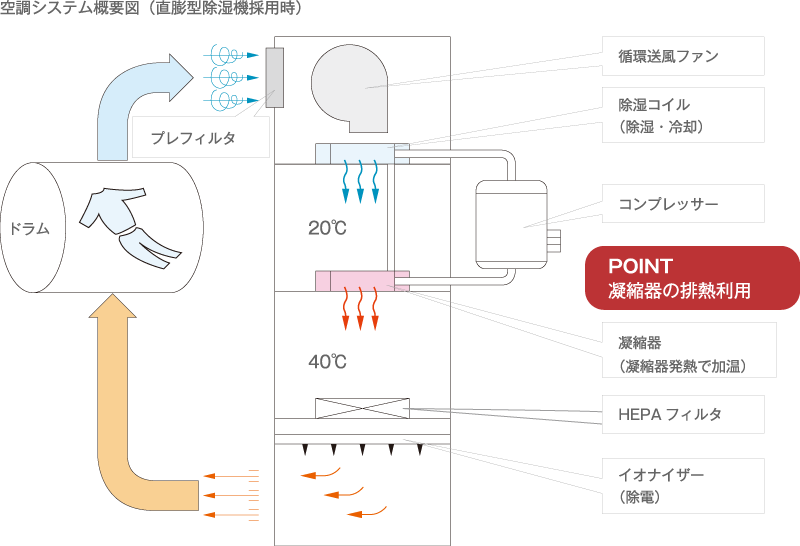

アメニティ・テクノロジーのクリーンルーム用衣服・靴乾燥機は、下図のように凝縮器の排熱を利用することで、常温乾燥を実現しています。衣服の縮みや靴の接着剤剥離などを防止いたします。また、ドラム構造もパンチングの少ないもので、衣服を傷つけません。




4.機器仕様書

洗濯機仕様
項  目 仕様
型 式 WN-220CL WN-35CL
処理量(JIMS) 22kg(20.5kg) 35kg(32.0kg)
ドラム寸法(Φ×mm) 890×461 965×592
回転数(RPM) 洗濯 20~50 20~50
脱水 100~800 100~750
所要水量(L) 34~189 43~268
電 源 3相 AC200V 30A 3相 AC200V 40A
電動機 3.7kw 6P(インバータ駆動) 5.5kw 6P(インバータ駆動)
配管口径 給水 25A 32A
給湯 25A(オプション) 32A(オプション)
洗剤投入 15A
排水 80A 80A
蒸気 15A 20A
カップ洗浄 15A
外 寸(mm) W x D x H 1228 x 1284 x 1719 1330 x 1490 x 1829
重 量(kg) 850 1340
クリーンルーム用衣服乾燥機仕様
項  目 仕様
型 式 DRY-S20 DRY-S50
方 式 循環型
処理量 15着(最大20着) 50着(最大60着)
機内清浄度 ISO クラス5(クラス100)
風 量 15CCM 30CCM
温度設定範囲 30℃~50℃
標準乾燥時間 15着 50~60分 50着 50~60分
メインフィルタ HEPAフィルタ 捕集効率 0.3μM以上の粒子にて 99.97%
材質 本体 鋼板焼付塗装
内装 ステンレス/鋼板焼付塗装
ドラム ステンレス鏡面仕上げ
イオナイザー 耐熱性イオナイザー
電 源 AC200/220V 3Φ6.5kW AC200/220V 3Φ8kW
外 寸(mm) W x D x H 1030 x 1275 x 1765 1200 x 1500 x 1920
クリーンルーム用靴乾燥機仕様
項  目 仕様
型 式 DRY-SH32 DRY-SH60
方 式 循環型
処理量 32足 60足
機内清浄度 ISO クラス5(クラス100)
風 量 15CCM 30CCM
温度設定範囲 30℃~50℃
標準乾燥時間 60分(安全靴は除く)
メインフィルタ HEPAフィルタ 捕集効率 0.3μM以上の粒子にて 99.97%
材質 本体 鋼板焼付塗装
内装 ステンレス/鋼板焼付塗装
ドラム ステンレス鏡面仕上げ
イオナイザー 耐熱性イオナイザー
電 源 AC200/220V 3Φ6kW AC200/220V 3Φ7kW
外 寸(mm) W x D x H 1150 x 1200 x 2090 2160 x 1280 x 2160
